MacBook Pro GPU-Panic Reparatur: Backofen-Methode im Test

Mir ist vor kurzem ein Apple MacBook Pro (Mitte 2010) in die Hänge gefallen. Dieses Gerät ist zwar in seiner Hardwareausstattung noch immer ganz interessant, es hatte aber den bekannten Bug mit der Grafikkarte. Abstürze und einfache Reboots mitten in der Arbeit und diese werden eher mehr als weniger. Ich konnte ein paar Lösungen für dieses Problem finden:

1 – Wenn das Gerät noch Garantie hat, bei Apple anrufen.
2 – Auch ohne Garantie bei Apple anrufen und mit knapp 500€ Reparaturkosten leben (lohnt sich nicht wirklich).
3 – Da die Fehler sehr verbreitet sind bietet Apple inzwischen für eine gewisse Zeit nach dem Garantieablauf eine Reparatur auf Kulanz an. Dieses sogar noch knapp 2 Jahre nach Garantieablauf. Öhm für mein Gerät aber leider nicht mehr, zu lange aus der Garantie.
4 – Mit einer App die „große“ Nvidia Karte deaktivieren oder gar die Treiber auf dem Gerät verschieben, damit diese nicht mehr geladen werden können. Klappt _ABER_ man hat nur noch die kleine Grafikkarte in der CPU, was ja nicht immer reicht, vor allem schiebt dieses einen totalen Tot nur etwas weiter auf. Früher oder später hat sich das Problem nämlich so weit ausgedehnt, das die Kiste überhaupt nicht mehr startet.
5 – Backofen

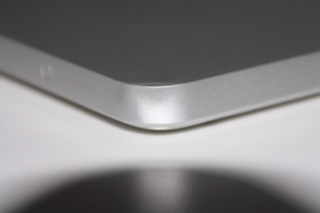

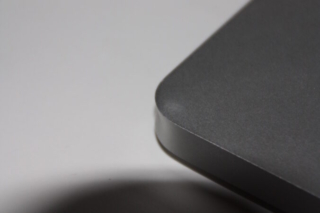

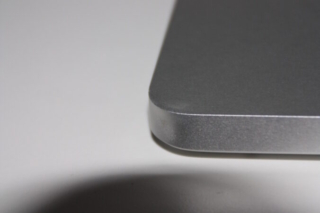

Backofen? Japp Backofen…. Klingt zuerst etwas bekloppt, ist es aber dann doch nicht (ok, etwas)! Wenn man mich persönlich fragt, wird es um die NVIDIA GPU einfach zu warm. Zusammen mit einer vielleicht nicht ganz optimalen Verlötung der GPU brechen hier mit der Zeit oder unter besondere Belastung einige Lötstellen. So fehlt der NVIDIA GPU einfach die Verbindung 😛 Wenn ich mir mein Gerät etwas genauer anschaue, findet sich vorne links eine beachtliche Delle. Ich würde darauf tippen, da ist das Teil draufgefallen und sicherlich ist dieses der Anfang vom Ende gewesen. Ach ja, Backofen! Damit die GPU wieder eine Verbindung zum Mainboard (bei Apple nennt es sich wohl Logicboard) bekommt muss also jemand die GPU wieder anlöten. Das ist jetzt nicht unmöglich, nur für uns normalsterbliche eben doch. Apple hat sich aber die Mühe gemacht alle „wichtigen“ Chips ebenfalls an den Seiten mit dem Logicboard zu verkleben. Dieser Umstand hilft uns. Man baut also der Logicboard aus, heizt den Backofen auf 200°C (Ober-/Unterhitze) auf. Ich habe irgendwie das Gefühl ein Kochrezept zu schreiben! Im Anschluss legt man das Board für knapp 7 bis 8 Minuten (goldbraun *lach) rein.

So einfach ist es dann doch nicht. Das Board sollte auf keinen Fall mehr bewegt werden, wenn es einmal im Ofen ist, daher auch Ober-/Unterhitze, denn die Vibrationen der Umluft könnten es schon zerstören. Nach den 7 Minuten einfach nur den Ofen abschalten und die Türe leicht öffnen. Dann kann das Board langsam abkühlen nach 15/20 Minuten kann man mal probieren es mit der Hand zu greifen. Geht es, ist es auch kühl genug. Die Plastebuchsen müssen nicht unbedingt abgedeckt werden. 7 Minuten halten die schon 200° aus, keine Sorge. Die schweren Chips sollten auf der Oberseite sein und damit das Board nicht direkt auf dem Backblech liegt baut man sich am besten mit etwas Alufolie ein paar Füße. Diese dann in die Bohrungen des Boards stecken, fertig.

Ich habe es mit dem Teil probiert, war mir aber sicher es im Anschluss einfach in die Tonne zu werfen. Hat interessanterweise aber wirklich funktioniert 🙂

Wenn ihr also ein MacBook mit diesem Problem habt und ihr auf dem Weg zur Mülltonne seit, dann könnt ihr diese Version ja einmal ausprobieren. Aber wirklich nur wenn es darum geht: „Mülltonne oder Backofen“ 😀 Die Möglichkeit das Teil sofort zu grillen ist deutlich höher als eine erfolgreiche Reparatur. Ebenfalls klappt dieses höchstwahrscheinlich nur einmal, denn für die Nummer ist Flussmitteln nötig, dieses verbrennt aber wenn das Lot flüssig wird. Nicht zu 100% daher klappt es ja auch hin und wieder mal… Ich glaube aber für eine zweite Reparatur wird es ganz sicher nicht reichen!

Anonymous UUID:       004A70C1-AEEF-3D7A-98E8-8216900D2E26

Thu Jan 21 19:35:08 2016

*** Panic Report ***
panic(cpu 0 caller 0xffffff7f9320abad): "GPU Panic: [<None>] 3 3 7f 0 0 0 0 3 : NVRM[0/1:0:0]: Read Error 0x00610b94: CFG 0xffffffff 0xffffffff 0xffffffff, BAR0 0xd2000000 0xffffff912c33d000 0x0a5480a2, D0, P3/4\n"@/Library/Caches/com.apple.xbs/Sources/AppleGraphicsControl/AppleGraphicsControl-3.11.33.1/src/AppleMuxControl/kext/GPUPanic.cpp:127
Backtrace (CPU 0), Frame : Return Address
0xffffff911b662c40 : 0xffffff80100e5307
0xffffff911b662cc0 : 0xffffff7f9320abad
0xffffff911b662da0 : 0xffffff7f90d7ffa4
0xffffff911b662e60 : 0xffffff7f90e4cadd
0xffffff911b662ea0 : 0xffffff7f91030dac
0xffffff911b662ee0 : 0xffffff7f91014b24
0xffffff911b662fb0 : 0xffffff7f91014cf4
0xffffff911b663020 : 0xffffff7f910fd96e
0xffffff911b6630b0 : 0xffffff7f90ff4e54
0xffffff911b6631d0 : 0xffffff7f90fed294
0xffffff911b663210 : 0xffffff7f90ff8edd
0xffffff911b663270 : 0xffffff7f90d9512b
0xffffff911b6632c0 : 0xffffff7f90fda801
0xffffff911b663340 : 0xffffff7f90e8538a
0xffffff911b663510 : 0xffffff7f90e84fa0
0xffffff911b663550 : 0xffffff7f90e951b8
0xffffff911b6635b0 : 0xffffff7f90e8950d
0xffffff911b6635e0 : 0xffffff7f90d68ea8
0xffffff911b663600 : 0xffffff7f90d69830
0xffffff911b663640 : 0xffffff7f90d68cf1
0xffffff911b6636e0 : 0xffffff7f90d5af35
0xffffff911b663790 : 0xffffff7f90d84775
0xffffff911b663990 : 0xffffff7f90d85891
0xffffff911b663a70 : 0xffffff7f90f28d71
0xffffff911b663a90 : 0xffffff7f90f295f3
0xffffff911b663b50 : 0xffffff7f90f1e200
0xffffff911b663ce0 : 0xffffff7f90d2b2e0
0xffffff911b663d60 : 0xffffff7f90d1af5c
0xffffff911b663de0 : 0xffffff7f90d1df60
0xffffff911b663e20 : 0xffffff7f90ce24e9
0xffffff911b663e60 : 0xffffff7f90ce15a6
0xffffff911b663e90 : 0xffffff7f90cdd5a9
0xffffff911b663ef0 : 0xffffff80106b7536
0xffffff911b663f40 : 0xffffff80106b53a1
0xffffff911b663f80 : 0xffffff80106b5496
0xffffff911b663fb0 : 0xffffff80101d15d7
      Kernel Extensions in backtrace:
         com.apple.iokit.IOGraphicsFamily(2.4.1)[48AC8EA9-BD3C-3FDC-908D-09850215AA32]@0xffffff7f90cd2000->0xffffff7f90d0cfff
            dependency: com.apple.iokit.IOPCIFamily(2.9)[8E5F549E-0055-3C0E-93F8-E872A048E31B]@0xffffff7f9092d000
         com.apple.iokit.IONDRVSupport(2.4.1)[814A7F4B-03EF-384A-B205-9840F0594421]@0xffffff7f90d19000->0xffffff7f90d28fff
            dependency: com.apple.iokit.IOGraphicsFamily(2.4.1)[48AC8EA9-BD3C-3FDC-908D-09850215AA32]@0xffffff7f90cd2000
            dependency: com.apple.iokit.IOPCIFamily(2.9)[8E5F549E-0055-3C0E-93F8-E872A048E31B]@0xffffff7f9092d000
         com.apple.driver.AppleMuxControl(3.11.33b1)[FF6CE9C5-9D8F-3A48-9D10-2BB9C2DDD227]@0xffffff7f931fc000->0xffffff7f9320ffff
            dependency: com.apple.driver.AppleGraphicsControl(3.11.33b1)[4ADB751E-5208-3DA7-A8C3-E9EC07263B16]@0xffffff7f931f4000
            dependency: com.apple.iokit.IOACPIFamily(1.4)[CBAE26D8-0ACB-3C1F-8347-FDCA67EC40B3]@0xffffff7f90bb4000
            dependency: com.apple.iokit.IOPCIFamily(2.9)[8E5F549E-0055-3C0E-93F8-E872A048E31B]@0xffffff7f9092d000
            dependency: com.apple.iokit.IOGraphicsFamily(2.4.1)[48AC8EA9-BD3C-3FDC-908D-09850215AA32]@0xffffff7f90cd2000
            dependency: com.apple.driver.AppleBacklightExpert(1.1.0)[5CB7D4B7-B100-34EE-BD40-1EC07E865C67]@0xffffff7f931f7000
         com.apple.nvidia.classic.NVDAResmanTesla(10.0)[05FC5D7E-BB0B-3232-BBBD-8A49B6870D8B]@0xffffff7f90d29000->0xffffff7f90f9efff
            dependency: com.apple.iokit.IOPCIFamily(2.9)[8E5F549E-0055-3C0E-93F8-E872A048E31B]@0xffffff7f9092d000
            dependency: com.apple.iokit.IONDRVSupport(2.4.1)[814A7F4B-03EF-384A-B205-9840F0594421]@0xffffff7f90d19000
            dependency: com.apple.iokit.IOGraphicsFamily(2.4.1)[48AC8EA9-BD3C-3FDC-908D-09850215AA32]@0xffffff7f90cd2000
         com.apple.nvidia.classic.NVDANV50HalTesla(10.0)[56199CA6-3C8D-3EBB-B5EF-7B1B4678ACF9]@0xffffff7f90fa9000->0xffffff7f91256fff
            dependency: com.apple.nvidia.classic.NVDAResmanTesla(10.0.0)[05FC5D7E-BB0B-3232-BBBD-8A49B6870D8B]@0xffffff7f90d29000
            dependency: com.apple.iokit.IOPCIFamily(2.9)[8E5F549E-0055-3C0E-93F8-E872A048E31B]@0xffffff7f9092d000

BSD process name corresponding to current thread: kernel_task

Mac OS version:
15B42

Kernel version:
Darwin Kernel Version 15.0.0: Sat Sep 19 15:53:46 PDT 2015; root:xnu-3247.10.11~1/RELEASE_X86_64
Kernel UUID: AB5FC1B4-12E7-311E-8E6F-9023985D8C1D
Kernel slide:     0x000000000fe00000
Kernel text base: 0xffffff8010000000
__HIB  text base: 0xffffff800ff00000
System model name: MacBookPro6,2 (Mac-F22586C8)

System uptime in nanoseconds: 469691519258
last loaded kext at 423487332928: com.apple.filesystems.afpfs	11.0 (addr 0xffffff7f93318000, size 368640)
last unloaded kext at 174218956681: com.apple.driver.usb.AppleUSBUHCI	1.0.1 (addr 0xffffff7f91648000, size 126976)
loaded kexts:
com.apple.filesystems.afpfs	11.0
com.apple.nke.asp-tcp	8.0.0
com.apple.driver.AudioAUUC	1.70
com.apple.driver.AppleHWSensor	1.9.5d0
com.apple.driver.AGPM	110.20.21
com.apple.filesystems.autofs	3.0
com.apple.driver.AppleOSXWatchdog	1
com.apple.driver.AppleMikeyHIDDriver	124
com.apple.driver.AppleMikeyDriver	272.50.31
com.apple.driver.AppleUpstreamUserClient	3.6.1
com.apple.driver.AppleHDA	272.50.31
com.apple.driver.pmtelemetry	1
com.apple.iokit.IOUserEthernet	1.0.1
com.apple.GeForceTesla	10.0.0
com.apple.iokit.IOBluetoothSerialManager	4.4.2f1
com.apple.driver.AppleIntelHDGraphics	10.0.0
com.apple.Dont_Steal_Mac_OS_X	7.0.0
com.apple.driver.AppleHV	1
com.apple.driver.SMCMotionSensor	3.0.4d1
com.apple.driver.AppleSMCPDRC	1.0.0
com.apple.iokit.BroadcomBluetoothHostControllerUSBTransport	4.4.2f1
com.apple.driver.AppleSMCLMU	208
com.apple.driver.AppleLPC	3.1
com.apple.driver.AppleMuxControl	3.11.33b1
com.apple.driver.ACPI_SMC_PlatformPlugin	1.0.0
com.apple.driver.AppleIntelHDGraphicsFB	10.0.0
com.apple.driver.AppleIntelSlowAdaptiveClocking	4.0.0
com.apple.driver.AppleMCCSControl	1.2.13
com.apple.driver.AppleUSBTCButtons	245.4
com.apple.driver.AppleUSBCardReader	3.7.1
com.apple.driver.AppleUSBTCKeyboard	245.4
com.apple.driver.AppleIRController	327.5
com.apple.AppleFSCompression.AppleFSCompressionTypeDataless	1.0.0d1
com.apple.AppleFSCompression.AppleFSCompressionTypeZlib	1.0.0
com.apple.BootCache	37
com.apple.iokit.SCSITaskUserClient	3.7.7
com.apple.iokit.IOAHCIBlockStorage	2.8.0
com.apple.driver.AirPort.Brcm4331	800.20.24
com.apple.driver.AppleFWOHCI	5.5.2
com.apple.driver.AppleAHCIPort	3.1.5
com.apple.iokit.AppleBCM5701Ethernet	10.1.11
com.apple.driver.usb.AppleUSBEHCIPCI	1.0.1
com.apple.driver.AppleHPET	1.8
com.apple.driver.AppleSmartBatteryManager	161.0.0
com.apple.driver.AppleACPIButtons	4.0
com.apple.driver.AppleRTC	2.0
com.apple.driver.AppleSMBIOS	2.1
com.apple.driver.AppleACPIEC	4.0
com.apple.driver.AppleAPIC	1.7
com.apple.driver.AppleIntelCPUPowerManagementClient	218.0.0
com.apple.nke.applicationfirewall	163
com.apple.security.quarantine	3
com.apple.security.TMSafetyNet	8
com.apple.driver.AppleIntelCPUPowerManagement	218.0.0
com.apple.security.SecureRemotePassword	1.0
com.apple.AppleGraphicsDeviceControl	3.11.33b1
com.apple.kext.triggers	1.0
com.apple.driver.DspFuncLib	272.50.31
com.apple.kext.OSvKernDSPLib	525
com.apple.nvidia.classic.NVDANV50HalTesla	10.0.0
com.apple.nvidia.classic.NVDAResmanTesla	10.0.0
com.apple.iokit.IOSurface	108.0.1
com.apple.iokit.IOSerialFamily	11
com.apple.iokit.IOFireWireIP	2.2.6
com.apple.driver.CoreCaptureResponder	1
com.apple.iokit.IOBluetoothHostControllerUSBTransport	4.4.2f1
com.apple.iokit.IOBluetoothFamily	4.4.2f1
com.apple.driver.AppleHDAController	272.50.31
com.apple.iokit.IOHDAFamily	272.50.31
com.apple.iokit.IOAudioFamily	204.1
com.apple.vecLib.kext	1.2.0
com.apple.driver.AppleSMBusPCI	1.0.14d1
com.apple.driver.AppleGraphicsControl	3.11.33b1
com.apple.driver.IOPlatformPluginLegacy	1.0.0
com.apple.driver.IOPlatformPluginFamily	6.0.0d7
com.apple.iokit.IOSlowAdaptiveClockingFamily	1.0.0
com.apple.driver.AppleBacklightExpert	1.1.0
com.apple.iokit.IONDRVSupport	2.4.1
com.apple.driver.AppleSMC	3.1.9
com.apple.driver.AppleSMBusController	1.0.14d1
com.apple.iokit.IOGraphicsFamily	2.4.1
com.apple.iokit.IOSCSIBlockCommandsDevice	3.7.7
com.apple.iokit.IOUSBMassStorageDriver	1.0.0
com.apple.driver.AppleUSBMultitouch	250.4
com.apple.driver.CoreStorage	517
com.apple.iokit.IOUSBHIDDriver	900.4.1
com.apple.driver.usb.AppleUSBHostCompositeDevice	1.0.1
com.apple.driver.usb.AppleUSBHub	1.0.1
com.apple.iokit.IOSCSIMultimediaCommandsDevice	3.7.7
com.apple.iokit.IOBDStorageFamily	1.8
com.apple.iokit.IODVDStorageFamily	1.8
com.apple.iokit.IOCDStorageFamily	1.8
com.apple.iokit.IOAHCISerialATAPI	2.6.2
com.apple.iokit.IOSCSIArchitectureModelFamily	3.7.7
com.apple.iokit.IOFireWireFamily	4.5.8
com.apple.iokit.IO80211Family	1101.24
com.apple.driver.corecapture	1.0.4
com.apple.iokit.IOAHCIFamily	2.8.0
com.apple.iokit.IOUSBFamily	900.4.1
com.apple.iokit.IOEthernetAVBController	1.0.3b3
com.apple.driver.mDNSOffloadUserClient	1.0.1b8
com.apple.iokit.IONetworkingFamily	3.2
com.apple.driver.usb.AppleUSBEHCI	1.0.1
com.apple.iokit.IOUSBHostFamily	1.0.1
com.apple.driver.AppleUSBHostMergeProperties	1.0.1
com.apple.driver.AppleEFINVRAM	2.0
com.apple.driver.AppleEFIRuntime	2.0
com.apple.iokit.IOHIDFamily	2.0.0
com.apple.iokit.IOSMBusFamily	1.1
com.apple.security.sandbox	300.0
com.apple.kext.AppleMatch	1.0.0d1
com.apple.driver.AppleKeyStore	2
com.apple.driver.AppleMobileFileIntegrity	1.0.5
com.apple.driver.AppleCredentialManager	1.0
com.apple.driver.DiskImages	415
com.apple.iokit.IOStorageFamily	2.1
com.apple.iokit.IOReportFamily	31
com.apple.driver.AppleFDEKeyStore	28.30
com.apple.driver.AppleACPIPlatform	4.0
com.apple.iokit.IOPCIFamily	2.9
com.apple.iokit.IOACPIFamily	1.4
com.apple.kec.Libm	1
com.apple.kec.pthread	1
com.apple.kec.corecrypto	1.0

System Profile:
AirPort: spairport_wireless_card_type_airport_extreme (0x14E4, 0x93), Broadcom BCM43xx 1.0 (5.106.98.100.24)
Bluetooth: Version 4.4.3f4 16616, 3 services, 27 devices, 1 incoming serial ports
Thunderbolt Bus:
Memory Module: BANK 0/DIMM0, 4 GB, DDR3, 1067 MHz, 0x80CE, 0x4D34373142353237334348302D4346382020
Memory Module: BANK 1/DIMM0, 4 GB, DDR3, 1067 MHz, 0x80CE, 0x4D34373142353237334348302D4346382020
USB Device: USB 2.0 Bus
USB Device: Hub
USB Device: Card Reader
USB Device: Apple Internal Keyboard / Trackpad
USB Device: BRCM2070 Hub
USB Device: Bluetooth USB Host Controller
USB Device: USB 2.0 Bus
USB Device: Hub
USB Device: IR Receiver
USB Device: Built-in iSight
Serial ATA Device: APPLE SSD TS512B, 500,28 GB
Serial ATA Device: MATSHITADVD-R   UJ-898
Model: MacBookPro6,2, BootROM MBP61.0057.B11, 2 processors, Intel Core i7, 2,66 GHz, 8 GB, SMC 1.58f17
Network Service: Wi-Fi, AirPort, en1
Graphics: Intel HD Graphics, Intel HD Graphics, Built-In
Graphics: NVIDIA GeForce GT 330M, NVIDIA GeForce GT 330M, PCIe, 512 MB

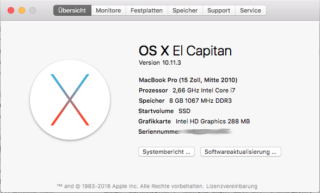

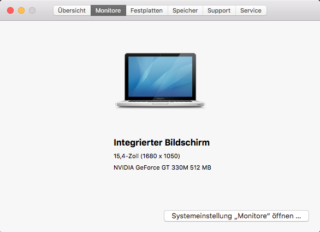

Jetzt habe ich hier also so ein komisches MacBook… Der spannende Teil (auseinanderbauen und reparieren) ist erledigt, was macht man nun damit?

Noch Fragen?
