DALLAS DS80C400: Ethernet-Mikrocontroller neu entdeckt

18. Februar 2025 / kernel-error / Keine Kommentare

Vor ziemlich genau 20 Jahren habe ich in einem Unternehmen gearbeitet, in dem Teile einer eigens entwickelten Lösung eine Zeit lang auf einem DALLAS DS80C400 basierten.

Der DALLAS DS80C400 ist ein hochintegrierter, netzwerkfähiger Mikrocontroller, der auf der Architektur des klassischen 8051 basiert. Entwickelt wurde er von Dallas Semiconductor (später Maxim Integrated) und war besonders für eingebettete Systeme geeignet, die eine Ethernet-Konnektivität benötigten.

Ja, klingt nicht weiter spannend, ich weiß – aber wir schreiben ja auch das Jahr 2025 und nicht 2005. Viele werden sich erinnern, dass der Raspberry Pi (Model B) im Februar 2012 veröffentlicht wurde. Arduino gab es zwar bereits seit 2005, aber ein einfach nutzbares TCP/IP-Netzwerk? Das war damals noch nicht so selbstverständlich. Der DS80C400 war mit seinem integrierten Netzwerkstack also ein ziemlich guter Mikrocontroller seiner Zeit.

Ich hatte ihn damals fertig montiert auf den Entwicklerboards von MAXIM in den Fingern. Das DSTINIM400 Embedded-Modul hatte 1 MB Flash, 1 MB SRAM, konnte 10/100 Mbit/s Ethernet, hatte zwei serielle RS232-Schnittstellen und noch ein paar andere nette Features. Dieses Modul steckte dann auf einem DSTINIS400, das – na ja, nennen wir es Hostboard – also eine Platine, die das DSTINIM400 aufnimmt und die verschiedenen Schnittstellen bereitstellt (Maxim TINI s400 Evaluation Board Socket).

Genau so ein Teil habe ich nun beim Aufräumen meiner „da muss ich noch mal nachschauen“-Elektronikkiste gefunden. Wirklich etwas damit tun wollte ich nicht, aber aus nostalgischen Gründen wollte ich es zumindest einmal booten sehen. Meine Erinnerung daran, wie das alles genau funktionierte, ist allerdings ziemlich verblasst. Irgendwas war da mit einer der beiden RS232-Schnittstellen und einem Terminalprogramm … also los.

Die mit Loader – Serial 0 beschriftete RS232-Schnittstelle war es, meine ich. Also habe ich mein Breakout-Board angeschlossen und ein bisschen herumgemessen. Sah soweit richtig aus – zumindest zeigte mein Oszilloskop beim Booten Aktivität auf den Datenleitungen. Die Pin-Belegung ist 1:1.

DSTINIm400 (DB9, DCE)	PC (DB9, DTE)	Funktion
2 (TXD)	2 (RXD)	Senden → Empfangen
3 (RXD)	3 (TXD)	Empfangen ← Senden
5 (GND)	5 (GND)	Gemeinsame Masse

Die Konfiguration der RS232 ist 9600 Baud, also 9,6 kbps. Dann noch 8N1:

8 Datenbits (8 Bits pro Zeichen)
N Paritätsbit (keine Parität)
1 Stoppbit

Da wirklich nur diese drei Leitungen benötigt werden, habe ich den Rest direkt beim Aufruf meiner Terminalemulation deaktiviert:

screen /dev/ttyUSB1 9600,cs8,-dtr,-rts

Hm … es passiert etwas, aber leider kommt nur Zeichensalat. Das spricht eher dafür, dass ich eine falsche Baudrate eingestellt habe. Also habe ich unterschiedliche Geschwindigkeiten ausprobiert – leider mit mehr oder weniger dem gleichen Ergebnis.

Vielleicht ist das auch der Grund, warum das Teil überhaupt in dieser Kiste gelandet ist?!

Ich wollte schon aufgeben, da fiel mir auf der Rückseite etwas auf: Ein MAX560CAI, ein Low-Dropout-Voltage-Regulator. In seiner direkten Nachbarschaft fehlen zwei Kondensatoren – C33 und C34. Klingt so, als wenn dort ein Keramik- oder Tantal-Kondensator für 10V und irgendwas zwischen 1 µF bis 10 µF hingehört. Und das könnte durchaus problematisch sein, denn einige Leitungen führen direkt bis zur RS232-Schnittstelle.

Um die richtigen Werte für die Kondensatoren zu finden, musste ich dann doch ein bisschen im Internet suchen. Dabei bin ich zumindest schon mal auf ein paar PDFs gestoßen, die ich hier mit euch teilen möchte.

DSTINIS-005-DSTINIS400.pdf
TINI_GUIDE.pdf
DSTINIm400.pdf
DSTINIm400EVKit.pdf

Im DSTINIS-005-DSTINIS400.pdf bin ich dann zum Glück fündig geworden:

C10, C31, C32, C34-C36 → 1 µF
C33 → 10 nF

Passende SMD-Bauteile hatte ich zwar nicht (nicht gefunden), aber THT sollte für einen Test reichen. Für C33 habe ich einfach ebenfalls einen 1 µF-Kondensator genommen – das war mir passend genug für einen Versuch.

Noch ein Test mit 115200 Baud und … ha, er bootet! 😃

TINI Slush OS v1.17 – man, man, man … lange nicht gesehen!

Fritz!Box 7590 und Spannungswandler: Fiepend stirbt das WLAN

14. Oktober 2024 / kernel-error / 10 Kommentare

Eigentlich sollte die Überschrift heißen: Ärgere ich mich gerade über mich selbst oder über AVM?

PCB der FritzBox 7590 mit Zoom auf den MP1477 Spannungsregler

Zuhause arbeitete eine FRITZ!Box 7590 KA, die zu Beginn mit einem Frixtender erweitert wurde. Nach knapp zwei Jahren habe ich bemerkt, dass die FRITZ!Box angefangen hat zu fiepen. Eine Funktionseinschränkung konnte ich jedoch nicht feststellen. Da es aber knapp vor dem Ablauf der Garantie war, habe ich Kontakt mit dem AVM-Support aufgenommen.

Dem AVM-Support habe ich in einer kurzen E-Mail geschildert, dass meine Box plötzlich fiept und ob ihnen in diesem Zusammenhang vielleicht Probleme, beispielsweise mit Spulen oder Spannungsreglern, bekannt sind. Die Antwort vom AVM-Support ließ nicht lange auf sich warten und lautete zusammengefasst: „Nein, uns sind keine Probleme bekannt, aber du kannst deine Box gerne zur Überprüfung/Austausch einschicken.“

Jetzt kommen wir zum Punkt, warum ich mich ärgere und unschlüssig bin, ob ich mich über mich selbst oder über AVM ärgere. Für meine Arbeit benötige ich eine funktionsfähige Internetverbindung. Wenn ich die Box einschicke, muss ich für eine Alternative sorgen. Wenn AVM die Box vorsorglich gegen eine neue tauscht, wäre das zwar schön, aber es gibt schon zu viel Elektroschrott. Elektronik darf Geräusche machen. Spulen könnt ihr euch oft wie eine Art Schwungrad vorstellen. Es braucht etwas, um anzulaufen, läuft dann aber auch noch einige Zeit weiter, selbst wenn es niemand mehr antreibt. Das hängt mit den aufkommenden Magnetfeldern zusammen und ist so gewollt. Magneten kennt ihr, und dass dort Kräfte an den Bauteilen ziehen, könnt ihr euch jetzt ebenfalls vorstellen. Eine Spule kann also mit der Zeit anfangen, leichte Geräusche zu machen, und das ist auch okay. Für Spannungsregler gilt das ebenfalls. Stellt euch einfach euren Wasserhahn vor: Wenn ihr ihn voll aufdreht, kommen da vielleicht 5 Liter in der Minute heraus. Wenn ihr weniger Wasser wollt, macht ihr den Hahn ganz schnell an und wieder aus. Wie schnell ihr das Wasser ein- bzw. ausschalten müsst, um beispielsweise nur 1 Liter pro Minute fließen zu lassen, messt ihr mit euren Augen. Ganz grob funktionieren Schaltnetzteile so. Je nach Last kann man da also schon mal etwas hören, und das ist okay.

So ist ein weiteres Jahr ins Land gegangen, bis mir in einem meiner Newsticker die Meldung über sterbende FRITZ!Boxen vom Typ 7590 aufgefallen ist. Hier wird von anfänglichem Fiepen, schlechter werdendem 2,4-GHz-WLAN bis hin zum Totalausfall des WLANs und der Box berichtet. Bääähhhhh. Das klang verdächtig nach dem von mir beobachteten Fehlerbild. Nun ist meine Box aus jeglicher Garantie und Gewährleistung heraus. Den AVM-Support brauche ich also nicht mehr zu bemühen, sondern kann mich vielmehr mit dem Gedanken anfreunden, eine neue Box zu kaufen, um auf einen Ausfall vorbereitet zu sein. Zeitgleich haben bei uns im Ort die Arbeiten am Glasfaserausbau begonnen. Diese gehen so schnell und gut voran, dass ich damit rechnen kann, bis zum Ende dieses Jahres von DSL auf Glasfaser wechseln zu können. Mit diesem Wechsel kommt vom Anbieter auch eine neue FRITZ!Box. Tjo… Also Risiko eingehen oder eine Box kaufen, die in 5 oder 6 Monaten dann wohl irgendwo im Regal Staub fängt?

Bevor es eine Antwort auf diese Frage gibt, noch schnell zum Punkt mit dem Ärgern: Ich habe AVM bewusst gefragt, ob es bekannte Probleme mit der Box gibt und speziell auf die aus meiner Sicht verdächtigen Bauteile hingewiesen. Die Antwort war ein klares Nein. Das muss ich jetzt einfach so glauben, aber ich werde den Beigeschmack nicht los, dass es zum Zeitpunkt meiner Supportanfrage schon einige Reklamationen wegen dieses Problems gegeben haben müsste. Daher wohl mein möglicher Ärger über AVM – und dass ich auf die Möglichkeit eines Austauschs verzichtet habe – und der Ärger über mich selbst.

Habe ich jetzt eine neue Box gekauft oder nicht? Nein, habe ich natürlich nicht. Ich habe meine Box von der Wand genommen, aufgeschraubt und durchgemessen. Ja, Geräusche und etwas zu hohe Spannung für das 2,4-GHz-WLAN habe ich gemessen bzw. zuordnen können. Alles aber noch im Rahmen, sodass ich gehofft habe, dass es noch ein paar Monate gutgeht. War leider nicht so. Vor ein paar Wochen ist die Box an der Wand „geplatzt“ und ich musste in den sauren Apfel beißen und eine neue für den Übergang kaufen. Jetzt habe ich wohl ein Backup für die Zukunft. Woohoo 🙁 Manchmal lerne ich nicht so schnell dazu, oder? Naja, manchmal kommt halt eins zum anderen.

Ob meine alte Box wirklich mit genau dem beschriebenen Problem ausgefallen ist, wollte ich dennoch herausfinden. Die Sichtprüfung war noch immer gut, aber es war keine Spannung mehr zu messen. Daher habe ich mir von Aliexpress ein paar MP1477 (die genaue Bezeichnung ist MP1477GTF-Z) zuschicken lassen. Ich habe direkt alle drei verbauten Chips ausgetauscht und siehe da, die Box lebt wieder. Oft sollen dabei wohl noch die RF FRONT ENDs 055F als Folge der zu hohen Spannung sterben, aber diese haben es bei mir zum Glück überlebt.

Nun habe ich also auch noch ein Backup für das zukünftige Backup. Super…

Da ich bei Aliexpress insgesamt 10 Stück bestellt habe, liegen hier jetzt noch ein paar herum. Ich wäre bereit, sie gegen ein Snickers zu tauschen, falls jemand von euch vor einem ähnlichen Problem steht. Uhh, und bedenkt bitte, dass die Dinger ECHT klein sind. Ich habe euch mal einen auf ein 1-Cent-Stück gelegt. Ohne Heißluftstation und etwas SMD-Löterfahrung solltet ihr das vielleicht lieber nicht angehen.

Größenvergleich zwischen dem MP1477 Spannungsregler und einem Euro-Cent-Stück

Die Messpunkte und die erwarteten Spannungen findet ihr im folgenden Bildchen.

PCB der FritzBox 7590 mit eingezeichneten Messpunkten und Messwerten des MP1477 Spannungsreglers

Wenn ihr dann noch Fragen habt, fragt einfach 🙂

FNIRSI GC-01 Upgrade: So verbesserst du deinen Nuclear Radiation Detector

13. Oktober 2024 / kernel-error / 2 Kommentare

Bei meinen letzten Einkaufstouren auf Aliexpress ist mir immer mal wieder ein FNIRSI GC-01 Nuclear Radiation Detector, sprich Geigerzähler vorgeschlagen worden. Was soll ich sagen, japp hat funktioniert, irgendwann habe ich das Teil tatsächlich einfach für knapp 30€ mit im Einkaufswagen gehabt. Nach ein paar Spielerreien ging mir aber schnell die Batterielebensdauer auf die Nerven, denn das Teil war im grunde immer leer. Da mich, wie immer, brennend interessiert, was denn da überhaupt verbaut ist, habe ich es mir etwas näher angesehen und schnell festgestellt, dass man noch ein paar Veränderungen vornehmen kann. Darum soll es in diesem Beitrag gehen.

Geöffneter FNIRSI GC-01 Nuclear Radiation Detector

Das Gerät kam mit einem J613 Geiger-Müller-Zählrohr. Dieses ist in der Lage Beta- und Gamma-Strahlung zu erfassen. J613 braucht eine Betriebsspannung von 300 bis 400 Volt und ist ganz gut darin auch niedrige Stralungsniveaus zu messen. Die Platine des GC-01 ist recht simpel aufgebaut. Es hat ein kleines PSU, welches vom USB-C Anschluss oder vom 3.7V Akku eine Spannung von ca. 130V AC aufbaut (ich hab den Teil mal mit einer 1 markiert). Dieses fütter dann einen 3-Stage Multiplier (2) und schon kommen die knapp 400V zusammen. Eine kleine CR1220 Knopfzellenbatterie sorgt dafür, dass der Speicher für Uhrzeit und Messwerte gehalten wird. Dann ist da noch ein kleiner CH32F103 (3). Das kann aber auch mal ein ARM MCU sein, kommt auf die Version an. Der eigentliche 3.7V Akku kommt bei mir mit 1100mAh, also knapp 4Wh, was die geringe Laufzeit erklären sollte. Es gibt noch einen kleinen Piezo Tongeber, welcher für die für einen Geigerzähler bekannten Knackgeräusche sorgt, wenn ein Teilchen „gezählt“ wird. Nahe der MCU sind noch vier „Löcher“ in der Platine, welche als JP1 beschriftet sind. Wie sich heraus stellte, ist dieses ein ST-Link Connector und von link nach rechts sind es die Pins +3.3V, SWDIO, SWCLK, GND. Das wird etwas später noch spannend.

Was mir ebenfalls recht schnell aufgefallen ist, ist dass scheinbar nicht jedes Teilchen ein hörbares Knacken auslöst. Zwar findet sich über dem Display noch eine kleine rote LED, welche passen zu den Teilchen aufblinkt aber halt nicht das Knacken. Der Soundgeber scheint auschließlich per Firmware angesteuert zu werden und die Entwickler haben anders entschieden. 😉

Im Internet habe ich ein paar Modifikation per Widerstand, Transistor usw. gesehen um eine Verbindung zwischen LED und Piezo Soundgeber zu löten, damit diese auch immer Geräusche von sich gibt. Ich bin aber bei Firmware hängen geblieben. Zum einen gibt es eine doch leistungsstarke MCU, dann noch eine USB-C Schnittstelle, bei welcher die Datenleitungen bis zur MCU reichen und natürlich noch den ST-Link.

Schalte ich das Gerät aus, schließe es per USB-C an meinen Computer an und schalte es ein taucht ein Laufwerk mit einem leeren Textfile auf. Irgendwas muss da also gehen. Da war nun wieder der Punkt an welchem ich nicht los lassen konnte.

Die CR1220 kam schon etwas verbraucht an und wurde von mir gegen eine frische ersetzt. Für den kleinen 1100mAh Akku hat sich ebenfalls ein günstiger und vor allem ins Gehäuse passender Ersatz mit immerhin 2200mAh gefunden. Dieser sollte die Autonomiezeit fast verdoppeln. Das J613 ist im grunde sehr gut für seinen Zweck, ich hatte da aber noch ein SBM-20 von einem früheren Projekt in meiner Schublade liegen. Das SBM-20 braucht eine Betriebsspannung von 380 bis 450V und hat eine sehr ähnliche Bauform. Ebenfalls erfasst es Beta- und Gamma-Strahlung. Es ist zwar bei geringeren Strahlungen nicht gaaanz so genau wie das J613 und das Fenster für Beta-Strahlung ist etwas kleiner aber hey, dafür ist das Ding fast unkaputtbar und wenn ich der Firmware irgendwie mitteilen kann, was ich da eingebaut habe, dann sollte sich Vieles durch berechnungen in der Firmware doch ausgleichen lassen, oder?

Firmware….
Ein Datalogger wäre toll, damit ich einfach jeden Tag, jede Stunde oder so kurz den aktuellen Messwert wegschreiben kann. Dann könnte ich über einen laaangen Zeitraum eine Kurve zeichnen. Wenn ich dann noch irgendwie den Stromverbrauch beeinflussen könnte, denn das Display muss ja nicht 24/4 leuchten. Vielleicht noch etwas um die normale Hintergrundstrahlung heraus zu filtern?! So Kleinigkeiten welche mir in der Stock Firmware irgendwie fehlen. Aber vielleicht gibt es ja inzwischen ein Update vom Herstellen oder ich kann da was auslesen und selbst schreiben, mal schauen.

Die Recerche hat mich recht schnell zu einem GitHub repro gebracht. Rad Pro, da hat sich schon jemand mit einer alternativen Firmware für verschiedene Geräte beschäftigt. Selbst Dinge über welche ich noch nicht im Ansatz nachgedacht habe, werden dort erfüllt bzw. gelöst. Öhm also was soll ich sagen? Ich hab einfach gemacht, was dort in der sehr überschaubaren Anleitung steht und geht einfach! Naja, fast. der Weg über das USB Laufwerk hat nicht so wirklich funktioniert. Am Ende habe ich einfach kurz eine Stiftleiste für den ST-Link eingelötet und die neue Firmware über diesen Weg in die MCU gedrückt. Was sich für mich auch irgendwie zuverlässiger anfühlte, vielleicht bin ich da aber auch zu oldschool.

Ein paar Bilder vom Gerät mit der neuen Firmware findet ihr unten.

Viel Spaß beim Basteln und wenn ihr Fragen habt, wie immer einfach fragen.

RIDEN RD6006: Reparatur der defekten Schottky-Diode S10C100D

6. März 2021 / kernel-error / 2 Kommentare

Vor einigen Monaten habe ich ein neues Labornetzteil aus China gekauft. AliExpress Labornetzteil – RIDEN RD6006 DC POWER SUPPLY

Bisher arbeitet dieses Gerät vor sich hin und hat auch bereits einige kWh abgeleistet. Als Fazit… Das Netzteil tut seinen Job, die grüne Schraubklemme verwechselt man schnell mit PE, ist aber zum Laden von Akkus und am Oszilloskop kann man sehr gut einiges „switching noise“ erkennen. Wenn man sich dessen bewusst ist, gibt es kaum etwas, was man gegen dieses Netzteil sagen kann. Preis / Leistung ist einfach unschlagbar!

Selbst die Ladefunktion für Akkus funktioniert tadellos, wenn auch manuell. Das Netzteil erkennt nicht selbstständig den Akku, sondern man muss dem Netzteil sagen, was es tun muss.

In der Zwischenzeit habe ich es ebenfalls etwas „missbraucht“, um ein paar alte Blei gel Akkus wieder zu beleben. Dabei hat sich leider ein kleines Problemchen ergeben…. Mir ist eine Schottky-Diode geplatzt, genauer die S10C110D vom RIDEN RD6006. Diese ist auf dem Board mit D12 gekennzeichnet. Wenn man in die >>Specs<< dieser Diode schaut, sieht es so aus, als wenn sie eine Art Verpolungsschutz beim Akkulader ist. Nun ist mir nicht bewusst aufgefallen, dass ich hier etwas verpolt habe. Die kaputte Diode (vor allem mit den Leistungsdaten) sagen dazu etwas anders 😀

Nun wollte ich schnell Ersatz bestellen, leider konnte ich nichts Passendes finden. Klar ich hätte hier und da etwas kombinieren können, nur wollte ich dieses nicht.

Hangzhou Ruideng Technology Co., Ltd. bietet zur Kontaktaufnahme WeChat (15868147353) an. Wie ich lernen durfte, ist es nicht ganz trivial, als nicht Festlandchinese WeChat zu nutzen. Ich meine inzwischen zusätzliche Kontaktmöglichkeiten gefunden zu haben. Durch die Unterstützung eines Bekannten (DANKE JOST), lief es irgendwann und ich konnte das Unternehmen RD Tech in China darüber erreichen.

Der Support dabei war extrem gut. Schnell, super freundlich, sehr hilfsbereit und kompetent.

Zusammen mit dem Support konnten wir das komplette Labornetzteil durch testen und sicherstellen, dass wirklich nur diese eine Diode def. ist. Absoluter Service von RD Tech, eigentlich wollte ich nur nach dem Ersatzteil fragen. Dieses habe ich am Ende ebenfalls bekommen, sogar direkt 5 Stück davon und noch zwei Sicherungen als Reserve (da hat wohl jemand den Verdacht, ich könnte noch mehr kaputt machen). Zahlen musste ich nur 3€ für den Versand.

Der Versand von China zu mir hat natürlich ein paar Tage gedauert, heute ich alles angekommen.

Inzwischen verbaut und das Netzteil ist wieder voll funktionsfähig!

Ich möchte hier noch einmal ganz besonders den Support von RD Tech hervorheben. Englisch war überhaupt kein Problem (was mir vorher etwas Sorgen bereitete), es hat sich wirklich jemand knapp 2 Stunden Zeit genommen um mir bei meinem Problem zu helfen und derjenige war wirklich daran interessiert, mein Problem zu lösen. Alles für 0€. Ich habe kostenlos viel mehr Ersatzteile bekommen, als ich eigentlich haben wollte. Ich musste, wie schon erwähnt, nur den Versand bezahlen. Wenn ich dann also noch mal etwas Werbung machen darf: YouTube link

Bild vom DIY Feinstaubsen und Luftqualitätsensor beim Aufbau.

Luftqualität messen: Feinstaub und mehr mit DIY-Sensoren

26. Juni 2020 / kernel-error / Keine Kommentare

Es gibt ein ganz spannendes Projekt, welches sich mit dem Messen und Sammeln von Umweltdaten beschäftigt. So gibt es vom Projekt einige Bauanleitungen inkl. Software zum Messen der Luftqualität, Temperatur, Luftfeuchtigkeit, Lärm usw… Die Webseite findet ihr hier: https://luftdaten.info/

Im einfachsten Fall basiert so ein Sensor am Ende auf folgenden Komponenten:
NodeMCU ESP8266, CPU/WLAN
SDS011 Feinstaubsensor (früher PPD42NS)
DHT22, Temperatur & Luftfeuchtigkeit (optional)

Die Daten werden offen gesammelt und können auf verschiedene Weise eingesehen werden. So gibt es zum Beispiel:
– eine Karte: https://maps.sensor.community
– Grafana: Temperatur / Feinstaub

Die Bauanleitung ist extrem einfach, die Teile bekommt jeder und kosten kaum Geld. Selbst der Softwareteil ist ohne jeden Aufwand. Man muss nicht mal löten! Fast jeder sollte in der Lage sein so einen Sensor zu bauen und ihn mit seinem WLAN zu verbinden. Vielleicht ein schönes Projekt mit seinen Kindern oder um sich im Unterricht mit so etwas zu beschäftigen?!?

Fragen? Dann fragen!

RIDEN RD6006 DC POWER SUPPLY Labornetzteil

Riden RD6006: Günstiges Labornetzteil von AliExpress im Test

3. Mai 2020 / kernel-error / Keine Kommentare

Vor knapp 20 Jahren habe ich mir ein Labornetzteil gebaut. Elektronik lernen und verstehen war dabei das Ziel. Das Netzteil liefert mir 30V und 3A ist kurzschlusssicher und hält Strom und Spannung auch unter Last sauber. Es ist komplett analog mit zwei dreistelligen Segmentanzeigen für Strom und Spannung.
Insg. ein sehr schönes Gerät welches mich schon viele Jahre begleitet. Dennoch stößt es immer wieder an seine Grenzen. Ich möchte mehr als 30V oder benötige mehr als 3A. Zum einfachen Messen muss ich weitere Geräte einschleifen, ebenfalls wenn ich Strom/Spannung sehr fein einstellen möchte geht es nicht ohne weiteres Messgerät und etwas Fingerspitzengefühl.
Verlaufskurven digital speichern, vorgespeicherte Werte schnell abrufen und ausgeben oder einfach zwischen verschiedenen Werten schnell wechseln…. Alles Dinge an welche man bei dem Gerät nicht denken muss. Ebenfalls ist es kein modernes Schaltnetzteil, sondern basiert noch „ganz Oldschool“ auf einem großen Trafo. Erst dahinter mache ich Strom und Spannung „sauber“ zu den damit verbundenen Nachteilen kommt die hohe Verlustleistung in Wärme.
Ein neues Labornetzteil was mir diese Möglichkeiten eröffnet muss her. Dabei benötige ich kein Highendgerät. Dafür sind meine Anwendungen zu simpel. Preis/Leistung muss halt passen. Ich bin daher auf das RIDEN RD6006 gestoßen. Ein Gerät von AliExpress aus China… Puhhh… Naja, im Grunde kommt ja inzwischen fast alles aus China. Nur kommt ebenfalls viel Schrott von dort. Die Eckdaten des Netzteils sind so gut, dass ich es probieren wollte.

Nach knapp 3 Wochen waren alle Teile bei mir und ich konnte beginnen es zusammen zu bauen. Das Handbuch gibt es als PDF in Chinesisch und Englisch, in diesem ist das nötigste beschrieben. Ich kann Akkus damit Laden, bekomme bei 60V noch 6A heraus, es lässt sich per USB mit dem PC verbinden, es gibt Software dafür, Firmwareupdates ebenfalls und und und…

Gut, das WLAN Modul funktioniert irgendwie nicht oder öhm nicht so wie ich es erwarten würde. Der Temperatursensor zur Überwachung der Akkutemperatur beim Laden muss „irgendwie“ aus dem Gehäuse gelegt werden und ich habe mich dann die Schutzerde doch zusätzlich noch ans Gehäuse geklemmt.

Davon abgesehen ist das Ding echt gut. Ja es tut was es soll und steigert meine Möglichkeiten.

Hier der Link zum „Nachkaufen“: https://s.click.aliexpress.com/e/_DBNqtJT

OBI LED SCHROTT Typ LY-5024-2 von Ritter Leuchten GmbH

OBI LED-Produkt im Test: Was habe ich da gekauft?

15. April 2020 / kernel-error / 6 Kommentare

Vor knapp zwei Jahren habe ich für meine Werkstatt ein paar neue Deckenleuchten benötigt. Bisher waren zwei Neonröhren meine Lichtquelle. Lichtfarbe und Stärke passten einfach nicht mehr. Im OBI habe ich zu diesem Zeitpunkt zufällig LED Leuchten gesehen, welche in Form und Länge an klassische Neonröhren erinnern. Der Preis lag irgendwo zwischen 10 bis 20 €, also kein Preis bei dem man viel falsch machen kann, oder?

Naja, vielleicht ja doch!??! Jetzt nach zwei Jahren beginnen ein paar der LED Leuchten zu flackern. Also schnell eine der Leuchten von der Decke geschraubt um sie zu zerlegen. Vielleicht findet sich ja das Problem?!?

Die Schaltung ist sehr überschaubar. Zuerst eine kleine Sicherung, dann ein Brückengleichrichter, ein kleiner Kondensator zur Spannungsglättung (ich habe wohl zwei Versionen der Leuchten, mit und ohne diesen Kondensator), ein kleiner hochohmiger Widerstand (zur schnellen Entladung vom Kondensator beim „Licht aus“) und noch zwei „Einchip“ LED Treiber mit seinen Steuerwiderständen. Oh und natürlich die einzelnen LEDs!

Der Brückengleichrichter ist ein MB6s, welcher laut den Specs „passen“ sollte. Der 400v 10uF Kondensator zur Spannungsglättung passt ebenfalls für mich, auch der 1M Ω Endladewiderstand passt schon. AAAABBBEERRR die beiden LED Treiber SM2082D sehen schon etwas spannend aus, so als wenn die „warm“ werden. Laut specs geben sie bei 10V bis zu 60mA raus. Der Rest wird also in „Wärme“ verwandelt. Was man an den Operating temperature von -40 ~ 125°C bewundern kann.

Bei den Leuchten mit Kondensator pendelt sich die Temperatur bei etwas zwischen 70 und 75°C ein. Bei den Leuchten ohne Kondensator werden es auch mal 90°C. Da hat der kleine LED Treiber wohl ganz schön was zu regeln, wohl der Grund warum in Version 2 ein Kondensator vorgesehen ist 😉

Gut der Hersteller hat versucht mit etwas Wärmeleitpaste auf der Rückseite des LED Streifens die Temperatur ans Alugehäuse abzugeben. Die Menge und Verteilung der Wärmeleitpaste ist aber sehr sehr dürftig. Nach etwas Einsatzzeit nimmt die Leistung der Paste natürlich ab und irgendwann ist es halt zu schlecht oder besser gesagt, die LED Treiber werden zu heiß und verbrennen ihre eigenen Lötkontakte bis zum Haarriss. Dann flackert es… Ich habe daher die Kontakte nachgelötet (kein Flackern mehr) und mit Wärmeleitkleber einen kleinen Kühlkörper auf die Treiber geklebt. Damit hält sich die Temperatur bei knapp 50°C. Das sollte die Lebenszeit deutlich erweitern. Passende Kondensatoren liegen hier ebenfalls noch und sind verbaut. Mal sehen wie lange sie nun nicht flackern!

Zusätzlich habe ich das Alugehäuse noch mit der Schutzerde verbunden. Die simple Lackisolierung vom LED Streifen bei den Temperaturen hat mich nicht ganz überzeugt 😉

Ich würde sagen, dass hat jemand auf Verschleiß gebaut. Die Leuchten sollen wohl kurz nach der Garantie ausfallen. So zumindest mein Eindruck…. Bei dem Preis, naja…

Natürlich hätte ich damit rechnen können. Ich meine Leuchten kaufen, im OBI und dann für etwas bis 20€. Was können die schon in der Herstellung gekostet haben?

Typ LY-5024-2 von Ritter Leuchten GmbH www.ritos.de

Softstart-Modul: Sanftanlauf für 230-Volt-Geräte

30. November 2019 / kernel-error / Keine Kommentare

Um da ein paar Rückfragen zu folgendem Beitrage zu beantworten: Sanftanlauf für Elektromotor / Softstart / Anlaufstrombegrenzer

Bei meinem Eigenbau ging es nur darum, herauszufinden wie ich es mit vorhandenen Teilen bauen kann. Es gibt für gut bezahlbares Geld fertige Module. Dieses hier nutze ich selbst an der Kapp- und Gehrungssäge bei 230V und bis 2500Watt.

>>Amazonlink klick<<

Funktioniert so wie man es sich vorstellt.

Multifunktionstester für Elektronikbauteile: Einfache Diagnose leicht gemacht

30. November 2019 / kernel-error / Keine Kommentare

Aus alter/defekter Elektronik grabble ich mir gerne ein paar Bauteile heraus. Dieses hat bei mir in den 90er angefangen, weil eine Bestellung bei Conrad mein damaliges Taschengeld zu hart angegriffen hat. Amazon gab es so noch nicht, Lieferzeiten von einer Woche waren selbstverständlich und oft waren die Portokosten höher als der Preis für das gewünschte Bauteil selbst. Das waren die Zeiten von gut geplanten Sammelbestellungen des Freundeskreises bei Conrad.

Daher habe ich, wie viele andere ebenfalls, angefangen aus defekten Geräten einfach die brauchbaren Teile auszubauen. Hier ein Elko, da ein paar Widerstände, mal einen Transistor oder Dioden usw. usw… Irgendwie bin ich diese Angewohnheit nicht mehr los geworden. Meist interessiert mich aus welchem Grund ein Gerät aufgegeben hat, mal einfach nur wie es der Hersteller realisiert hat. Auf dem Weg baue ich dann aus was ich „möglicherweise“ mal brauchen kann. Hier liegen jetzt noch in Kisten Bauteile, welche ich vor 20 Jahren ausgebaut habe. Einige Dinge werden sicher nie mehr genutzt! Viele Projekte sind dennoch aus genau diesen Teilen entstanden.

Nicht selten fehlt mir dann bei einem angedachten Projekt doch ein Bauteil und ich muss mir überlegen wie ich es mit den vorhandenen umgesetzt bekomme. Was immer wieder spannend und herausfordernd sein kann!

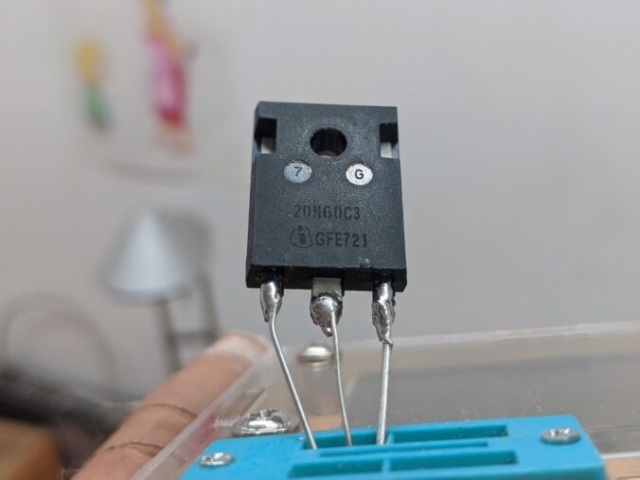

Ein großes Problem mit den Bauteilen ist immer wieder, die Gewissheit ob jetzt die Schaltung einen Fehler hat oder doch nur das Bauteil def. ist. Ich habe dafür nun ein kleines Gerät, welches schnell und einfach einzelne Bauteile durchmessen kann. Der kleine Multifunktionstester erkennt dabei automatisch das Bauteil und prüft dieses. Ebenfalls gibt es auf einem kleinen Display aus welches Bauteil es erkannt hat und welche Daten er dazu hat. Dabei kostet das Ding unter 20€ und ist in verschiedenen Versionen erhältlich. Als einfache Platine, mit Gehäuse oder als Bausatz.

Natürlich ist es nicht 100% zuverlässig und die Lösung aller Probleme! Ich kann es aber mit sehr gutem Gewissen weiterempfehlen. Oh ja, der Amazon link!

Spiegelheizung im Badezimmer

26. November 2019 / kernel-error / Keine Kommentare

Schon einige Zeit nervt mich nach dem Duschen der beschlagene Spiegel. Bisher habe ich immer ein paar Sekunden mit dem Föhn meinen Spiegel aufgewärmt und dann war alles ok.

Klar, es gibt Spiegelheizungen, es gibt sogar Spiegel mit eingebauter Heizung… Nur ist so etwas schon ein klares „first world problem“, oder? Ich habe es aber wirklich gemacht, ich habe eine Heizfolie bei Amazon gekauft und diese hinter meinen vorhandenen Spiegel geklebt. Strom bekommt sie von der Lampe über dem Spiegel und naja… Sie tut was sie soll. Der Spiegel wird warm und beschlägt nicht mehr nach dem Duschen. Gott, Probleme muss man haben *kopfschüttel*
